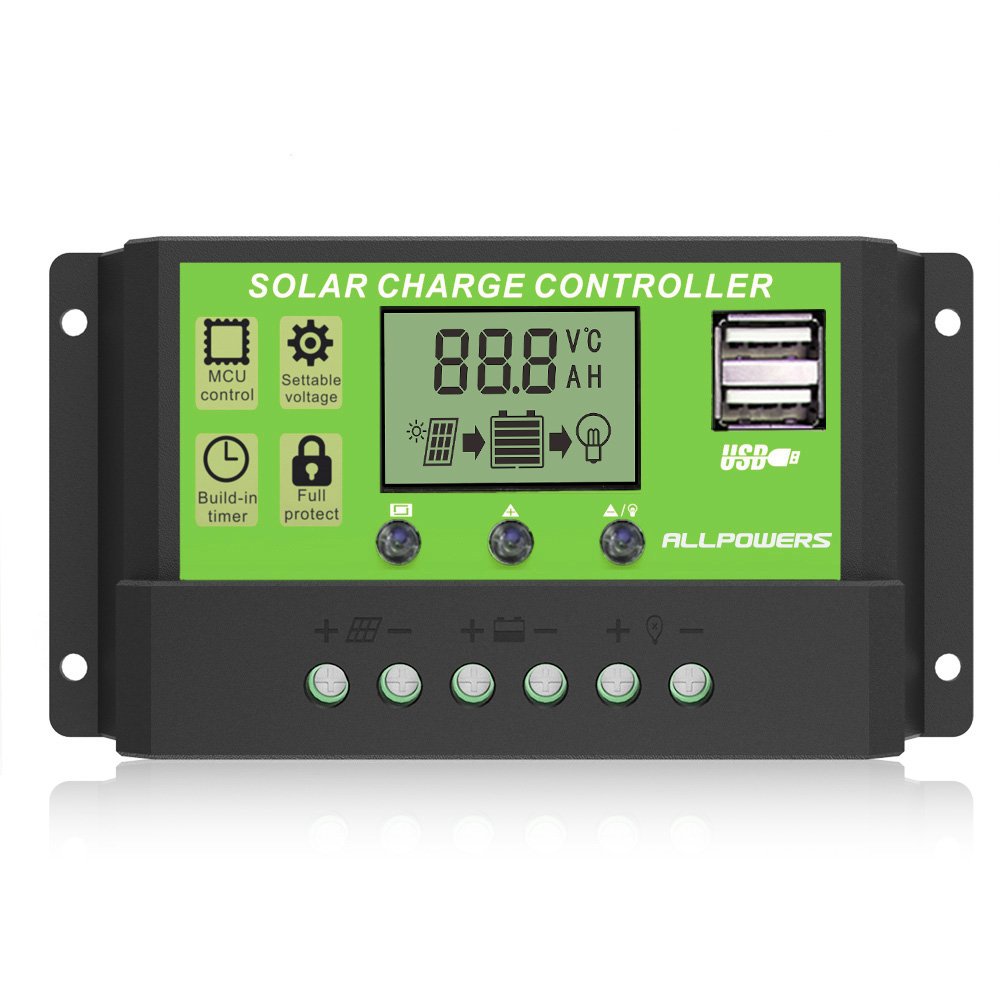

Model Marka: | YunceySolar PVM |
Anma Şarj / Deşarj Akımı | 10A Solar Şarj Kontrol Cihazı |
Akü Voltajı | 12V / 24V Otomatik |
Güneş Paneli Açık Devre Voltajı | 50V |
Karanlık Sensörü Modları | Mod:1 / 24H - Mod:2 / 23H - Mod: 3 / 0H |
Akü Şarj Tipleri | Gel - Agm - Sulu Tip Kurşun Asit Aküler |
USB Çıkış Voltajı | 5 V Çift USB |
Çalışma Sıcaklığıi | -35 ~ 55 ° C |
Menşe / Garanti | TURKEY ~ 2 Yıl |
PWM ŞARJ KONTROL CİHAZIBOYUTLANDIRMASI
PWM kontrol cihazları mevcut çıkışlarını sınırlayamaz. Sadece dizi akımını kullanırlar. Bu nedenle, güneş paneli 40 amper akım üretebiliyorsa ve kullandığınız şarj kontrol cihazı yalnızca 30 amper olarak derecelendirilmişse, kontrol cihazı hasar görebilir. Şarj kontrol cihazınızın panelleriniz için uyumlu, uyumlu ve uygun boyutta olmasını sağlamak çok önemlidir.
Bir şarj kontrol cihazına bakarken, özellikler listesinde veya etiketinde incelenecek bir dizi şey vardır. Bir PWM kontrol cihazının kendisi için bir amfi okuması olacaktır, örneğin 30 amp PWM kontrol cihazı. Bu, denetleyicinin yukarıdaki durumda 30 amper olan kaç amper işleyebileceğini temsil eder. Genel olarak bir PWM kontrol cihazında bakmak isteyeceğiniz iki şey amperaj ve voltaj değeridir.
İlk olarak, nominal sistem voltajına bakmak istiyoruz. Bu bize kontrolörün hangi voltaj batarya banklarıyla uyumlu olduğunu söyleyecektir. Bu durumda 12V veya 24V akü bankları kullanabilirsiniz. 48V pil bankası gibi daha yüksek herhangi bir şey, denetleyici üzerinde çalışamaz.
İkinci olarak, anma pil akımına bakarız. Diyelim ki bu örnekte 30 Amp dereceniz var. En az 1.25'lik bir güvenlik faktörü önerdik, yani panellerinizden gelen akımı 1.25 ile çarparsınız ve sonra bunu 30 amper ile karşılaştırırsınız. Örneğin, paralel olarak 100 Watt'lık beş panel 5,29 x 5 = 26,45 Amper olacaktır. 26,45 Amper x 1,25 = 33 amper ve denetleyici için çok fazla olacaktır. Bunun nedeni, güneş ışınlarına maruz kalma 1000 Watt / m ^ 2'nin üzerinde olduğunda veya eğik olduğunda panelin derecelendirildiğinden daha fazla akım yaşayabilmesidir.
Üçüncüsü, maksimum güneş girdisine bakabiliriz. Bu size denetleyiciye kaç volt girebileceğinizi söyler. Bu denetleyici 50 volt'tan fazla kabul edemez. Toplamda 22,5V (açık devre voltajı) x 2 = 45 volt olacak şekilde seri halde 2 x 100 Watt panellere bakalım. Bu durumda, bu iki panelin seri olarak kablolanması uygun olacaktır.
Dördüncü olarak terminallere bakabiliriz. Her kontrolör genellikle terminal için maksimum bir ölçü boyutuna sahip olacaktır. Sisteminiz için kablo satın alırken bu önemlidir.
Son olarak pil tipine bakın. Bunlar bize hangi pillerin şarj kontrol cihazı ile uyumlu olduğunu söyler. Kontrol ünitesi tarafından şarj edilemeyeceğinden pillere sahip olmak istemediğiniz için bunu kontrol etmeniz önemlidir. Bir PWM şarj kontrol cihazı ile güç kayıplarını en aza indirmek istiyorsanız, daima akü bankasının voltajına daha yakın maksimum güç noktası voltajına sahip bir güneş paneli bağlamalısınız.
